Tracker Soltrack AGR001 Profilo C
Inseguitore monoassiale 1P
Inseguitore AGR001 C standard
Tecnologia e precisione nell’inseguimento solare

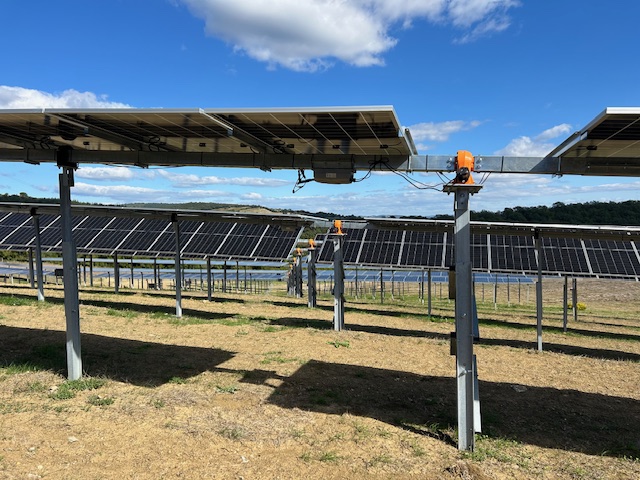

Il Tracker 1P SolTrack AGR001C è un sistema di inseguimento solare monoassiale progettato per ottimizzare la produzione energetica degli impianti fotovoltaici a terra. Una soluzione robusta e modulare che integra tecnologia meccanica ed elettronica per garantire efficienza, affidabilità e durata.
La configurazione AGR001C utilizza pali con profilo C ed è pensata per impianti fotovoltaici standard, dove non sono richieste elevate altezze da terra. La struttura è progettata per offrire un ottimo equilibrio tra robustezza, semplicità di installazione e ottimizzazione dei materiali, adattandosi alle diverse configurazioni di campo e alle caratteristiche del terreno.
Il sistema segue con precisione il movimento del sole durante l’intera giornata e può incrementare la produzione energetica fino al 25% rispetto a una struttura fissa, in funzione delle condizioni di installazione.
Per applicazioni agrivoltaiche o progetti che richiedono una maggiore altezza libera da terra e una struttura più robusta, SolTrack propone invece la versione AGR001 con palo IPE alto, sviluppata per rispondere alle specifiche esigenze di questi impianti.
Parte strutturale
Tipologia | Inseguitore solare monoassiale a singola fila |
N° di moduli per tracker | Consigliabile ≤ 50 (Larghezza moduli : 1130 mm). |
Distanza pali di sostegno | Da 4 a 6 mt lungo la fila |

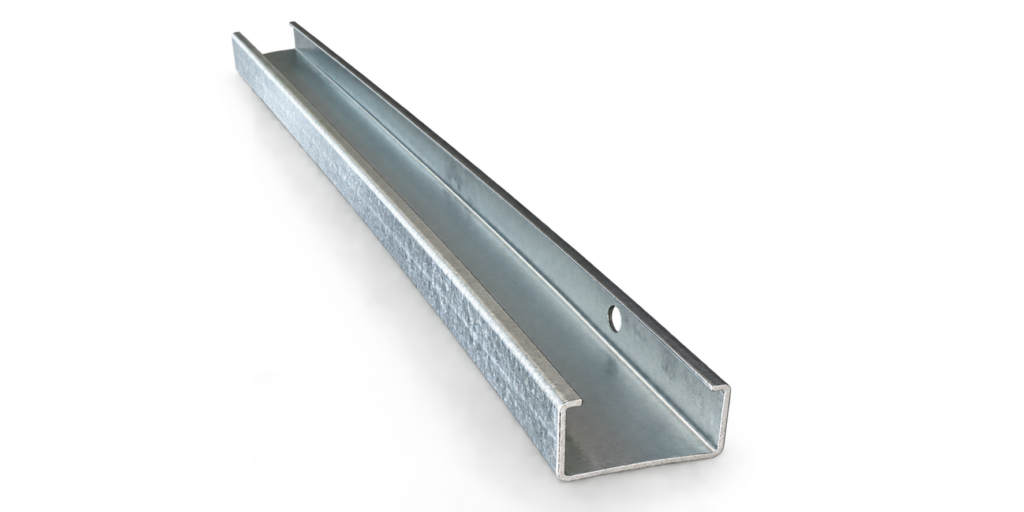

Tipologia pali | Palo pressopiegato a sezione C Acciaio S355JR zincato a caldo dopo lavorazione |
Lunghezza / Dimensioni / Spessore palo | Fino a 4000 mm / 25 x 80 x 150 mm / da 3 a 4 mm |
Tipologia asse portante | Tubolare quadro 120 × 120 mm, sp. 4 mm, zincato a caldo dopo la lavorazione |
Tipologia supporti portamoduli | Omega in S350GD + ZM310 |
Tipologia supporti di rotazione | Cuscinetti in materiale plastico con fascia in acciaio zincato |
Tipologia motorizzazione | Motoriduttore ad asse orizontale |
Range di rotazione | Standard ±55°; consigliata ±45°; |
Altezza palo fuori terra | 1.570 mm nella configurazione di riferimento |
Sistema di rotazione
Precisione, Affidabilità e Performance nei Sistemi di Inseguimento Solare
Il VE05 Slewing Drive gestisce la rotazione dell’asse del tracker, garantendo un movimento preciso, fluido e controllato durante l’inseguimento solare.
La trasmissione a vite senza fine assicura stabilità e mantiene il tracker nella posizione di lavoro anche in presenza di sollecitazioni dovute a vento e neve.
Azionato da un motore elettrico a 24 V e integrato con il sistema di controllo del tracker, il VE05 è progettato per garantire affidabilità, resistenza e semplicità di installazione nel tempo.
Dati sulle prestazioni del Motoriduttore Slewing Drive VE05 | |
Coppia di uscita nominale | 3.3 kN.m |
Coppia di tenuta | 15.5 kN.m |
Carico statico radiale | 80kN |
Rapporto di trasmissione della vite senza fine | 55:1 |
Temperatura | -40~+80°C |
Velocità di uscita nominale | 0.032 rmp |
Carico statico assiale | 45 kN |
Precisione di tracciamento | <0.2° |
Tensione nominale del motore | 24V |
Classe IP | Ip65 |
Parametro di sistema | |
Tensione di ingresso | 85~264 V CA |
Impostazione dei parametri | PC/Bluetooth |
Fuso orario | PC/Bluetooth |
Consumo energetico giornaliero | 0,04 kWh/giorno |
Doppia calibrazione GPS | SÌ |
Impostazioni di latitudine e longitudine | Auto |
Soglia di attivazione della velocità del vento elevata | Auto |
Soglia di innesco per nevicate intense | Auto |
Arresto di emergenza | SÌ |
Allarme sensore meteorologico | SÌ |
Interruzione allarme con TCU | SÌ |
Comunicazione senza fili | ZigBee/Bluetooth |
Comunicazione cablata | RS485 |
Interfaccia di rete | Sì (LAN / RJ45) |
Parametri meccanici | |
Metodo di montaggio | Fissato tramite sospensione posteriore |
Dimensioni complessive | 240mm*230mm*125mm |
Materiale di contenimento | Lamiera verniciata a polvere |
Livello impermeabile | IP65 |
Temperatura di esercizio | -10℃~60℃ |
Temperatura di conservazione | -40℃~85℃ |
Gamma di trasmissione (raggio) | ≤300m |
Controllo intelligente, autonomia operativa
Il cuore del sistema di controllo
La centralina TCU RPU 1500 gestisce il movimento del tracker e i segnali dei sensori, ottimizzando con precisione l’orientamento dei moduli durante il funzionamento.
Grazie all’alimentazione autonoma dalla stringa fotovoltaica e alla batteria integrata, il tracker può continuare a operare anche in assenza di alimentazione dalla rete, garantendo continuità e affidabilità del sistema.
La TCU integra inoltre le principali funzioni di gestione e protezione del tracker, tra cui backtracking e modalità di sicurezza in caso di condizioni meteorologiche avverse.
Controllo Intelligente, Energia Garantita
Gestione centralizzata e comunicazione
La NCU (Network Communication Unit) è l’unità centrale di comunicazione del sistema, progettata per coordinare e gestire le centraline TCU dei singoli tracker.
Grazie alla comunicazione ZigBee, Bluetooth, RS485 e LAN, consente la gestione centralizzata dei parametri operativi, degli allarmi e delle modalità di sicurezza dell’impianto.
Integrata con il sistema SCADA, permette inoltre il monitoraggio e il controllo remoto dei tracker, offrendo una supervisione completa e in tempo reale dell’impianto fotovoltaico.
Parametro elettrico | |
Tensione di ingresso | 300～1500V |
Tensione di uscita | 24 V CC |
Potenza di uscita nominale | 150W |
Corrente di uscita nominale | 6,25A |
Tipo di batteria | Batteria al litio |
Capacità della batteria | 99,9 Wh |
Consumo energetico giornaliero | <0,05 kWh/giorno |
Stand Power | <0,7 W |
Algoritmo di tracciamento e modalità operativa (abbinamento di scatole di comunicazione e sensori) | |
Algoritmo di tracciamento | Controllo a circuito chiuso con tracciamento attivo (algoritmo astronomico + feedback di posizione) |
Modalità di tracciamento all’indietro | SÌ |
Modalità di protezione dal vento | SÌ |
Modalità di protezione notturna | SÌ |
Modalità di protezione dell’angolo di rotazione | SÌ |
Modalità di protezione da sovracorrente | SÌ |
Modalità di protezione dalla grandine | Opzionale |
Modalità di protezione dalla neve | Opzionale |
Modalità di protezione dalle inondazioni | Opzionale |
Parametro di base | |
Certificazione | CE |
Temperatura di esercizio | -10℃～60℃ |
Temperatura di adattamento ambientale | -40℃～85℃ |
Modalità di comunicazione | Zigbee/RS485 |
Grado di impermeabilità | IP65 |
Materiale dell’alloggiamento | Materiale polimerico Makrolon*6487 |
Altitudine | <4000m |
Peso | 2,8 kg |
Dimensione | 392*185*120mm (L*P*A) |
Conforme alla certificazione | IEC61326 |
Parametri elettrici | |
Tensione di esercizio | 12 V CC ~ 30 V CC |
Corrente di esercizio | 100 mA massimo |
Tensione di riscaldamento | 18 V CC ~ 30 V CC |
Potenza di riscaldamento | ≤100W |
Principio di riscaldamento | Riscaldamento automatico PTC |
Principio di misurazione | Scansione dell’encoder magnetico senza contatto |
Cavo di ingresso | Connettore per l’aviazione |
Configurazione della linea di scorrimento del cavo | Cavo schermato a 6 conduttori con spina aeronautica: 6*0,5 mm²+1*0,5 mm² |
Parametri Meccanici | |
Colore | Nero ossidato cationico |
Materiale principale | 6061/Anodizzazione |
Materiale della tazza dell’anemometro | 5052/Anodizzazione |
Materiale della banderuola | Fibra di carbonio + SS304 |
Materiale del cuscinetto | SS440C resistente alla corrosione |
Peso del parametro | 1,1 kg |
Temperatura di esercizio | -40℃~+70℃ |
Umidità di esercizio | IEC60068-2-3 0~100%RH |
Livello di resistenza alle vibrazioni | 5-10Hz,d=3mm 10-500Hz,a=2g |
Grado di protezione IP (Ingress Protection) | IEC60529, IP65 |
Livello di fumo | ISO9227 720h |
Parametri Meteorologici | |
Soglia di partenza | ≤0,5 m/s Vu=20 C |
Livello antivento | ＞70 m/s |
Gamma di misurazione della direzione del vento | 0°~360° |
Precisione della misurazione della direzione del vento | ±2° |
Risoluzione della direzione del vento | 0,35° |
Intervallo di misurazione della velocità del vento | 0 m/s ~50 m/s |
Risoluzione della velocità del vento | 0,1 m/s |
Precisione della misurazione della velocità del vento | ±0,5 m/s o ±3% V MAX |
WIND COMBINED SENSOR FA21
Monitoraggio del vento e protezione automatica
Il FA21 è un sensore combinato per la rilevazione della velocità e della direzione del vento, progettato per fornire dati precisi e in tempo reale al sistema di controllo dei tracker.
In presenza di vento forte, il sistema utilizza i dati rilevati per attivare automaticamente le strategie di sicurezza, portando i tracker nella posizione configurata per ridurre le sollecitazioni sulla struttura.
Progettato per operare anche in condizioni ambientali severe, il FA21 garantisce affidabilità, rapidità di risposta e protezione dell’impianto.
SISTEMA DI CONTROLLO SCADA
Sistema di controllo SCADA per un’automazione su scala più intelligente e in tempo reale
Il sistema SCADA consente la supervisione centralizzata dei tracker attraverso una piattaforma dedicata, permettendo di monitorare in tempo reale lo stato dell’impianto e controllarne da remoto il funzionamento.
Integrato con NCU e TCU, raccoglie e organizza i dati provenienti dal campo, visualizzando parametri operativi, condizioni meteorologiche, angoli dei tracker, stato dei dispositivi e segnalazioni di allarme.
OTTIMIZZAZIONE BASATA SUI DATI E APPROFONDIMENTI SULLO STATO DEL SISTEMA
- Organizza enormi quantità di dati operativi per l’analisi delle tendenze, migliorando la manutenzione previsionale e l’accuratezza del processo decisionale.
- Supporta l’esportazione di dati storici per progetto, dispositivo o parametro, agevolando gli audit tecnici e le revisioni delle prestazioni.
- Gli allarmi e gli avvisi integrati contribuiscono a ridurre i tempi di inattività e a garantire una produzione di energia stabile grazie a una risposta tempestiva.
MONITORAGGIO INTELLIGENTE IN TEMPO REALE
- Raccoglie costantemente dati dai dispositivi sul campo per rilevare in tempo reale lo stato del sistema, l’impatto delle condizioni meteorologiche e le anomalie operative.
- Il cruscotto intelligente visualizza all’istante indicatori chiave come il tasso di guasto, la velocità del vento, l’angolo del tracker e la modalità del sistema.
- La visualizzazione a livello di matrice aiuta gli utenti a identificare rapidamente i problemi dei sottoarray e ad adottare misure correttive immediate.
CONTROLLO CENTRALIZZATO E FUNZIONAMENTO REMOTO
- Supporta comandi remoti come la protezione da vento/neve e la modalità di pulizia su unità tracker singole o raggruppate.
- Le interfacce di controllo flessibili per NCU e TCU consentono di regolare, riavviare o aggiornare le impostazioni con un solo cli.
Modulo di funzione | Caratteristiche tecniche | Vantaggi per l’utente |
Acquisizione dati | Supporta oltre 5.000 punti di monitoraggio | Comprensione completa dello stato della pianta |
Telecomando | Velocità di risposta al millisecondo | Regolazione rapida degli angoli di tracciamento |
Diagnosi dei guasti | Analisi automatica dell’algoritmo AI | Tempi di inattività ridotti |
Generazione di report | Visualizzazione dei dati personalizzata | Decisioni di gestione semplificate |
